パソコンの電源を入れて最初に起動するプログラムは?
出題者が想定する正解「OS」
間違いとされた解答「BIOS」
某氏「UEFI」
某氏「IPL」
ボク「BASICに決まってるだろ」
バラして確認したわ。
以前ボクが作ったコンピュータ、中央付近に怪しいICがあって見る人みんな企業秘密ですか? って訊くんでハイって答えるんだけど本当は底面図で配線しちゃったから裏返しに取り付けた普通の74LS138ってことが秘密。
電子工作で使うちょっとした液晶ディスプレイは秋月で買うより百均の時計とかをバラして取り出すほうが安上がりだよね。それを使ってさ、時計なんか作ったときの何やってんだオレ感、なかなかの衝撃だよね。
一時期、超音波距離計に熱中した経験から言うと、全体の形は左のようにまとめるのがいいです。右の形に作ると反射音が基板で再反射してエコー状態となり、近距離の測定を間違えます。はい余計なお世話でした。
いろんなZ80をとっかえひっかえ動かして利きCPUをやってみました。この方面の達人は実物を見なくても発熱と仄かな香りを感じてCPUの銘柄を当てるそうです。いやそれ無理でしょ。違いがまったく分かりません。
想像してみようか。マブチモーターが超小型8馬力EVエンジンを開発して秋月が単価3万6千円で販売したらキミら寄ってたかってヘンな乗り物を作るだろ。その一部が当たって大資本を出し抜いちゃう、ってね。コンピュータの世界は8080の発売後そんな感じだったらしいぜ。
炎上こわいけど言ってみるね。これ1989年のスパコンQCDPAX。配線が悪名高い直角曲げ。関係者に訊いたらそこを心配するのはクロックが1GHzを超えてからだって。だからボクも割と平気で直角曲げやってます。
電子工作の価値は配線量だと思っていた時代の製作物。この情熱はもうないな。嫌だねぇ過去を振り返りがちなお年頃。何だかんだ言ったって今時の配線ガチ勢のポリウレタン線でビシッと決めたやつにはかないません。
初代ArduinoはATmega8にRS-232Cが付いた構成だったんだぜ。これは昔ボクが作った互換機ね。いや何だかとっても丁寧に作ってあるからみんなに見てもらいたくなっちゃって。今じゃスレて手抜きし放題だもんな。
ICソケットが2個足りないんだけど秋葉原だと余計なものまで買っちゃうから近所で部品店を探したら北綾瀬に樫木総業があった。社名が怖そう。恐る恐る訪ねると倉庫感丸出しの狭い店内に作業服でアニメ声のギャル店員さんと二人きり。って大当たりじゃん。68B02や8088もあるし。
kashinoki.co.jp
最少部品オシロの極限版が動きました。時間軸は自動調整、周波数表示は諦めて周期表示に変更しました。部品は見えてるやつだけ、PICはROMが2Kバイト、RAMが256バイトあれば何でもok。只今公開準備中。どや。
マイコンは軒並み入手難、プリント基板は円安で実質値上げ、もう夏だけど電子工作は冬の時代ですね。この機会に積み基板を動かしましょう。と思ったら際限なく出てきます。1回も通電していないやつご覧ください。
スチール缶が磁気を帯びているの知ってた? 個人的な調査だと蓋側がS極みたい。太平洋で遭難したら海にスチール缶を浮かべて蓋の向いたほうが南です。いやね、磁気センサがヘンな動きするから調べたらこれですよ。
きれいに光った7セグLEDなのに写真を撮ったら薄くしか見えないことあるよね。そういうときは半透明のアクリル板を乗せるんだ。ていう説明をするために、わざと薄くしか見えない撮りかたをしたやつ。どや。
特価500円のLichee NanoでLinuxのログインに成功。つっても電源と端末をつないだだけですけどね。これ開発環境がなくて今のところ何もできません。事前に有識者から教わった作業の意味を今ごろ理解しました。

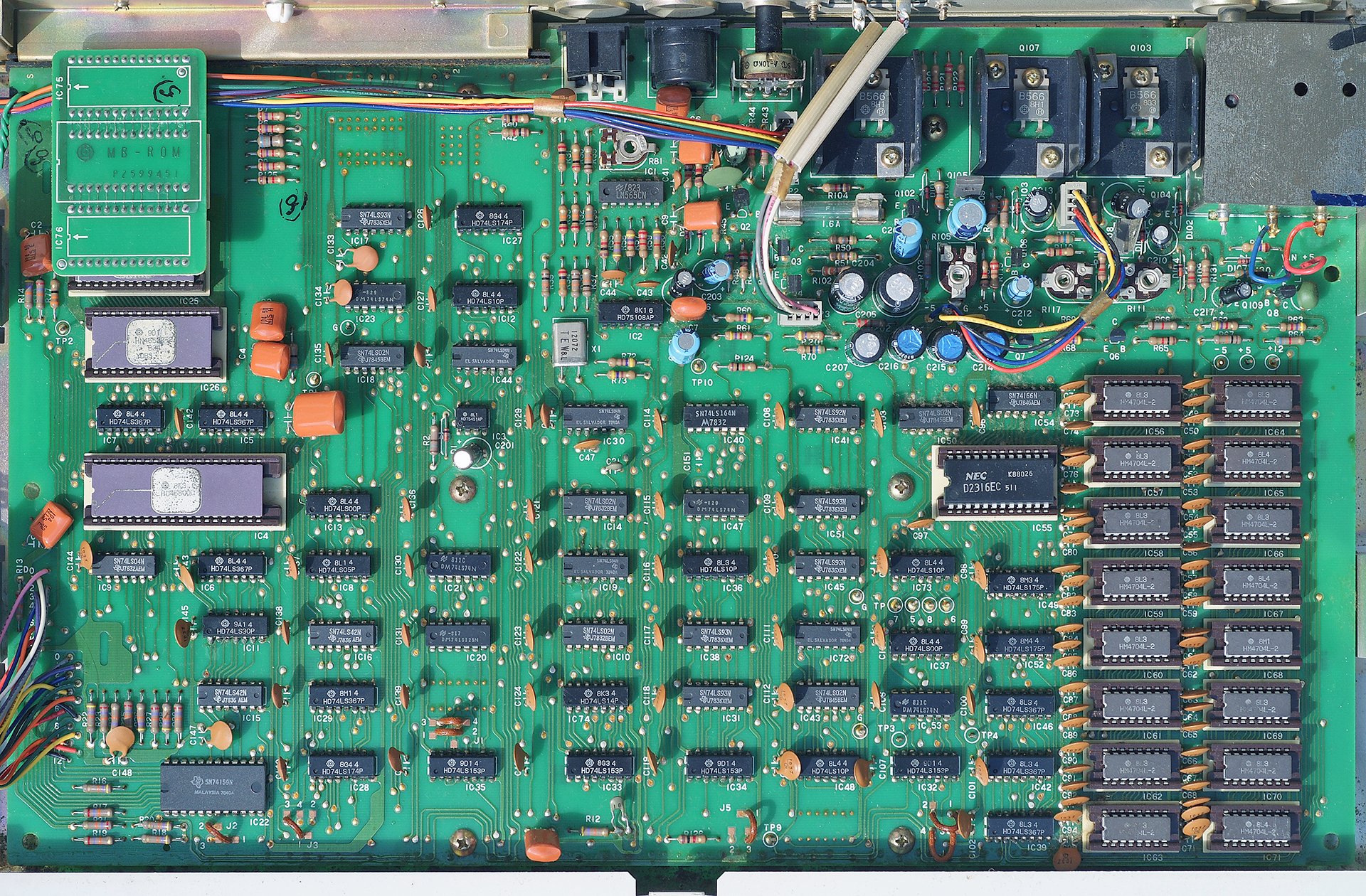

当垢は電子工作に進展がないとき資料写真を公開してお茶を濁します。こちら日立ベーシックマスターレベル2のマザボ。CPUはHD46800ですがファミリーのICはひとつもなく、周辺回路はTTLで構成されています。
秋月からICソケットとピンソケットが到着。ボクは大人なので必要なものだけを注文します。え、オシロが見える? それは詰め物です。意外と知られていませんが秋月は追加8千円でプチプチをオシロにかえられます。
流行りの40円マイコンを動かしてみました。かんぱぱさんのやりかたをまんまなぞってLチカに成功、おお簡単。これ、いっぱい並べれば何か凄いものが作れそう。何を作ったら凄いのかはわからないんだけどさ。
kanpapa.com/today/2023/06/
誤動作する接続例(左)。頭では知っていたけど本当にこんな動きかたをするんですね。プリント基板を作ってて不要端子のパターンがうまく引けないときついやっちゃうよね、いや、やらないか。日立製作所のマニュアルより転載。
秋月で110円だったLPC1114、いま別のお店で2500円なんだってね。もうレトロCPU希少品の扱いなんですかね。ちなみにこれは超簡単ファームウェア書き込み装置。書き込みソフトはFlashMagicを使います。
40円マイコンCH32V003J4M6でナイトライダー。ポートがぜんぜん足りないから8243の力を借りています。ちなみにLEDは抵抗内蔵のやつ、本番用には抵抗がある(w)けどテストだと便利ですね。土日の成果は以上です。
最少部品オシロをブログで公開しました。ご笑覧ください。
EMUZ80の詳細解説を書き上げました。まずはトラ技に投稿してみて不採用だったら無料公開します。もう組んじゃったからね、編集者様は採用の一言だけで誌面が埋まります。前後編各10ページ、おいしい話だろぅ。
雪谷大塚からMC68020とMC68030が到着。カッコいいだろ。ボクはね、見た目の美しさもCPUの魅力だと思うわけ。あとはまあ動いたら最高。だからこれ8ビットのデータバスで動かすんだ(あくまで予定です
40円マイコンをバスパワーで動かしたときシリアルが文字化けする件、パスコンを付けたとたんハローワールドが正しく出ました。でもエコーバックテストでキーを押すとリセットしちゃう。そして、昨日の状態に戻してもなぜか昨日のようには動かない。一歩前進、二歩後退。
オシロと発振器の最終テストを完了。約1kHzの三角波を入れて波形もデータも良好です。引き続きダサいファームを格好よく仕上げます。このテの写真を貼るたびになぜかプロモがハンドクリームだらけになります。
オシロと発振器の基板が動きました。これで波形を見ながらファームを更新することができます。オシロはファームの追い込みでたぶん完成、発振器はシルクが間違ってるし部品配置も窮屈すぎるから作り直しです。
TTLでCPUを自作できたらカッコいいよね。でも初心者だから入出力はマイコンの力を借りようかな。だったらROMとRAMもマイコンでいいじゃないですか。とか言ってるうちにTTLいらなくなっちゃうやつ。
コンビニの支払機に受取り拒否された10円玉。レジのおばさんは「貴重なものだからお返しします」というんだが、とっておいて何かの役に立つかな? かつて果たした役割で今も通用するとしたら放熱器しかないぞ。
世界最小を目指して製作中のオシロで文字表示に成功しました。天地逆ですけどね。並行して製作してるやつが遅々として進まないのにこればっかり進捗する理由がわかりました。ボクは電線の配線が苦手なのです。
ごく簡単な手術をした関係で電子工作をお休みしておりました。これから徐々に復帰します。まずは最少部品オシロのファームと取扱説明書を仕上げる予定です。引き続きお付き合いのほどよろしくお願い致します。
FPGA/CPLDに興味を持って以降の足跡。VHDLかVerilogかで迷う、開発環境のUIに面喰らう、パソコンを買い替えたらパラレルがなかった、USBのDLケーブルが高すぎる、いろいろ古くなって再挑戦断念、今日に至る。
久しぶりに家電量販店へ行ったら時代に取り残されてました。今どきの外付けSSDってこんな格好してるんですね。USBメモリとの境目はどこだって思いますよね。あれ、昭和のオヤジみたいなこと言ってますか。
最少部品オシロでテスト用113Hz三角波の表示に成功。表示用メモリを使わない超絶簡単グラフ表示ルーチンを作ったから8ピンPICでもいける可能性があります。画面のデザインは暫定、もっとカッコよくしたいです。
トラ技に読者投稿した『EMUZ80の設計と製作』は不採用になりました。明日6/19午後3時ごろをメドにBOOTHで無料公開します。いま表紙を作っています。あとショップの名前を決めるのが思いのほか難しいです。
近所に電子機器のサービスセンターがあって、ときどき不要部品をくれます。今日のもらいものがこれ。推定40字2行のキャラクタ液晶。ネットでデータシートが見付かりました。ああまた電子工作が迷走しそう。
FMラジオモジュールRDA5807M、選局と音量がI2C、あとアンテナと電源をつなぐだけ、価格209円。いらなくても買うわ。で、作ろうとしたら端子のピッチが2mmだと。ちゃんと工夫のしどころが残してあります。
世界最小(目標)オシロは開発環境をビシッと整えた段階でRAMがぜんぜん足りないと判明。しかぁし、ボクくらい失敗経験豊富だとゴマカシかたも心得ているのだ。マイコンをPIC16F1705に差し替えて開発継続。
ソロバンの上1列だけを使うと2進数の計算ができるんだぜ。+1を繰り返せばカウンタになるし、同じ数どうしを足すと結果が左シフトしているんだぜ。ボクはこれで2進数の暗算ができるようになりました。
取り立てて凄いICじゃなくてもレールで持ってると何か凄いものが作れるんじゃないかって感じがするよね。量が質に転化するって、いや実際そうはいかないんだけどさ、構想を温めている期間は幸せな気分だよね。
今日は陽気がいいですね。行きがかり上、指先の血流が観測できた様子を貼っておきます。やっぱり1Hz付近の波形をオシロで見るのは現実的でありません。画面の更新が数秒間隔になって動画なのに静止画みたいです。
マイコンで昇圧すると負荷の変動を追って丁寧な制御ができるんだ。でもな、ソフトを書くとき不等号の向きを間違えるだけでFETが吹っ飛ぶぞ。これデバッグ中にFETを3回交換したArduinoの5V→12V昇圧シールド。
指先の血流を検出する基板は過去に断片的な情報を出していますが不十分なままとなっていたので改めて全体像をまとめます。ボクは電線の配線に苦手意識があるからこの規模の回路は電線なしで配線します。
こないだ余計なテスターを買って必要なタクトスイッチとかを買い忘れたのでまた秋月へ。ついでに40円マイコンと書き込み用のエミュを買おうとしたら技術係の店員さんがエミュで書き込みは普通無理ですって。おい秋月の客を甘く見ちゃダメだぞなんてヘンな反論しそうになったわ。(しなかった
世界最小のオシロを開発するさいテストに使う発振器。最初は控えめに三角波113Hzくらいから。サンハヤトのワイヤード基板を使って配線を省略。簡単そうに見えるだろうけど事前の配線計画がけっこう大変です。
7セグLEDは箱で一生分ありますが古いやつで1セグあたり15mAじゃろくに光りません。この写真は薄暗いところで撮りました。50mAくらいはいるかな。電流を爆食いするので、一生分あるのによく別のを買います。
一時期流行した8ピンARM、NXPのLPC810。探せば無尽蔵に出土します。単価85円だったので調子に乗って買い過ぎました。一緒に写っているのは自作の書き込み装置。いやね、本当は8ピンPICを探しているのです。
『ザイログZ80伝説』に多くの方が予約を入れてくださったことに驚き、感謝しています。むしろ心配になっちゃうので言っとくね。この本は「Z80の構造を説明するくだりでいちいち世間話が付いて回るうざい技術解説書」(商品説明より)です。缶コーヒーを飲みながらお読みいただくのがちょうどいいです。
電子部品でいちばん美しいのは水銀スイッチだと思う。残念ながら水銀に毒性があって今は使えない。電子部品アクセサリを作っている人もさすがにこれは使っていないな。昔作ったバーサライタ、廃棄できずに困っている。
つい最近までFM-8のバブルカセットを外付ドライブで使ってました。ランダムアクセスがフロッピーより遅いしRAMを大喰いするから動かないソフトが続出。3年ほど前、バラして中身を見て以来、起動しない中😭
PC-8001がRS-232Cインタフェースを標準装備していると聞き、そんな端子は見当たらないから大捜索、フタを開けてやっと発見した。これ(S10のICソケット)かいっ。無理やりだな。
最少部品オシロの取扱説明書が表紙だけ出来。従来は全面写真だったけど今回は工作教室などで印刷して配布するときインクが節約できる白バック。気配りが行き届いているだろ。白い部品がただの汚れに見えるんだぜ。
ボクがアイコンにしているインダクタは瀬田無線で買いました。抵抗やコンデンサを1本単位で必要なだけ買えるから電気少年だったころの行きつけでした。今月末で閉店だってね。お疲れさまでした。
『EMUZ80の設計と製作』PDF版はこちらにリンクを貼りました。デカくて(3.8Mバイト)BOOTHにアップできませんでした。トラ技の体裁(2段組み)なのでスマホの方は読み辛くて申し訳ないです。対策検討中です。
タッチセンサ付きのマイコン増えたよね。あれ部品代ナシでキーボードが作れるんだぜ。触ったときピッと鳴るとメカっぽいぞ。たださ、ほかに部品が乗らなくてキー入力したけどそれが何? ってなりがちだから注意な。
40円マイコンCH32V003J4M6の全部のピンでLチカ。ヒマだろ、違うわっ、ポートの名前を確認したのです。そしたらなぜかPA2(3番ピン)だけ動かない。答はamanoya3さんのブログ(下のURL)にありました。1行追加で解決。
ameblo.jp/pta55/entry-12
TTLで組み立てたコンピュータEASY-4の連載記事(電波科学1977年1月号～12月号)がこちらです。当時は内容を理解できなかったけど将来のボクならわかるだろうと思って保管しました。ごめん、まだよくわからん。
そんな方向で挿入しても読めませんw
Quote
『ザイログZ80伝説』をプロ顔負けの力量で校正し、出版社へ連絡してくださった方がいて、たいへんありがたいことです。只今確認中ですが、1か所「Z80,000は、Z80000の誤りではないか」というご指摘で悩んでいます。この冗談みたいな表記は、たぶん原文どおりで正しいです。
さっぶ。指先の血流をオシロで表示しようとしたら手がかじかんでキレイな波形が出ません。ビデオカメラまでセットしたんだけど今日は撤収。(只今ファームを鋭意改良中。下限1Hzまでokのデモを撮る予定でした)
ROMライターがいるのがレトロCPUで最大の参入障壁になっているらしい。EEPROMライターなら作れるんじゃないかと思って検討したところ、あれぇ、SBC6303ブートローダでいいんじゃね? ってなった(未確認です)。これ、人気なさすぎて取り扱い停止の危機にあるので、うまく出来たら一石二鳥ですわ。
職場のPC-9801が廃棄されるとき取り外しやすくて見栄えの良いICを頂戴していたのがボクのコレクションの始まりです。ここらへんのやつは動かしてみなくても動くことがわかっているため観賞用に保存しています。
40円マイコンCH32V003J4M6でCPUクロックを作る実験に成功。ズボラなんで開発環境はArduino IDE。大筋、下のURLからTIM1_PWMOut_Init関数をコピペして初期化しただけ。デューティ比50%で最高6MHz。まだ理解が追い付いていないんだけど趣味の電子工作は動かしたモン勝ち。
github.com/openwch/ch32v3
以前はプリント基板を注文する前にポジ感光基板で試作やってました。あるときフと、それ経済的に非合理的じゃね? って気付いたんです。以来、ためこんでた関連グッズは未使用のまま。やっぱり経済的に非合理的。
秋月で販売しているこれらのタクトスイッチは作動力が一律N(160g/f)と判明しましたのでお知らせいたします。
Quote
Replying to @vintagechips and @shikarunochi
少なくとも、秋月で売っている、TS-0606シリーズは、色に関係なくすべて同じ重さで動きます。（N(160g/f)）
akizukidenshi.com/catalog/faq/go
昔の入門書はね、ポリウレタン線はワイヤリングペンで引き回すんだって教えてた、ような気がする。ハンダ面のピンに巻き付けておいてあとでいっぺんにハンダ付けするんだって。それやるとね、湾曲したポリウレタン線が熱で膨張してピンから外れ、溶けたハンダを跳ね上げるんだ。電子工作、命がけだよ。
40円マイコンのUARTでハローワールドが出るのにエコーバックは失敗する件、原因が判明。電源が貧弱なためURXの無信号電圧で起動し(あるある)、受信信号でパワーオンリセットしてる(うそぉ!!)。で、スイッチ付きの強力な電源を探してあれこれ試しているとこ。難儀やね、いや普通の話か。
