Presumably, the 12-bit ripple counter counts the number of pulses received before it tapers off. But when and for how long does /IRQ get pulled low, and what releases it back high again?
Näytä tämä ketju

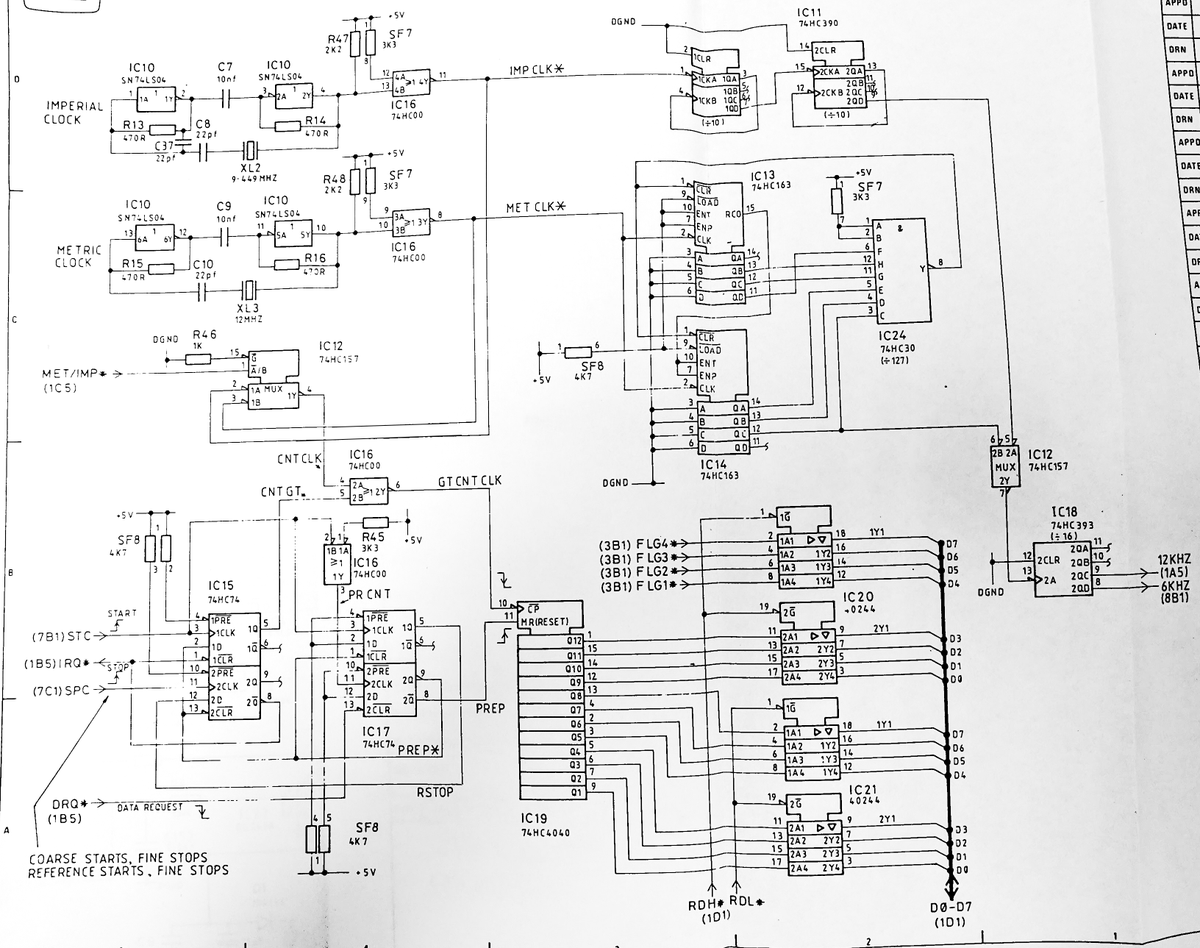

This schematic is my personal white whale at this point. It all kicks off when /DRQ is pulsed low. Based on the crapfest of analog conditioning circuitry on other pages, STC starts pulsing, incrementing the 74HC4040. Once the pulses taper off based on pen distance, STC pulses.pic.twitter.com/Xztxy39zht
-
-
